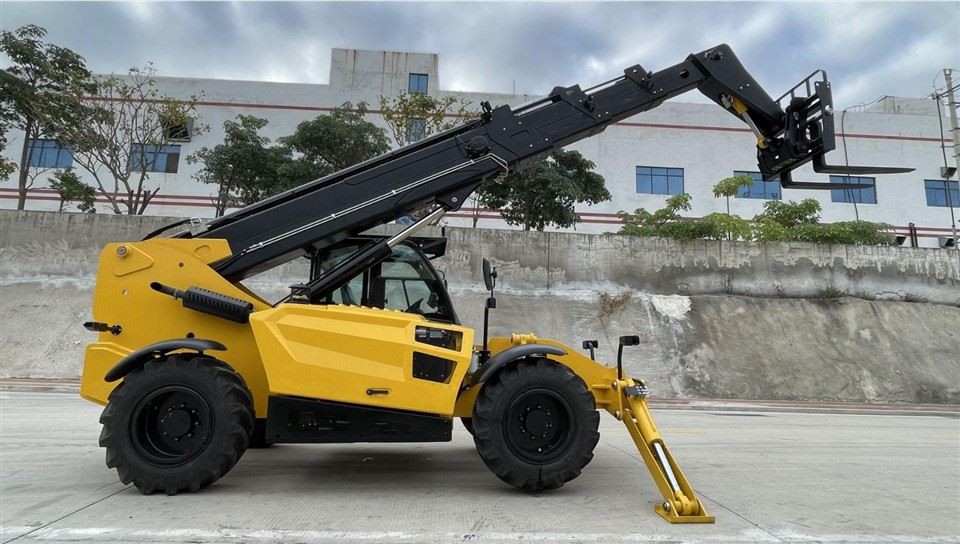

SOCMA 4Ton15meetrine teleskoopkäepide HNT4015-4Z 4WD&4WS

Tehnilised parameetrid

Üksused	Üksus	Kõrvalekaldumine lubatud	HNT4015-4Z
Põhiparameeter
Nimikoormus	kg	-	4000
Laadimiskeskus	mm	-	500
Kandevõime @ max. Edasiulatus	kg	-	400
Max Tõstekõrgus (ilma tugijalaga)	mm	1.50%	14881
Max Tõstekõrgus (koos tugijalaga)	mm	1.50%	14994
Max Edasiulatus (va kahvel)	mm	1.50%	10367
Min. Kliirens	mm	1.50%	410
Min. Pöörderaadius rehvi välimine keskosa	mm	1.50%	5750
Poomi raam ülespoole suunatud nurk	kraadi	±1	70
Poomi raam allapoole suunatud nurk	kraadi	±1	-2
Töökaal	kg	5%	14200

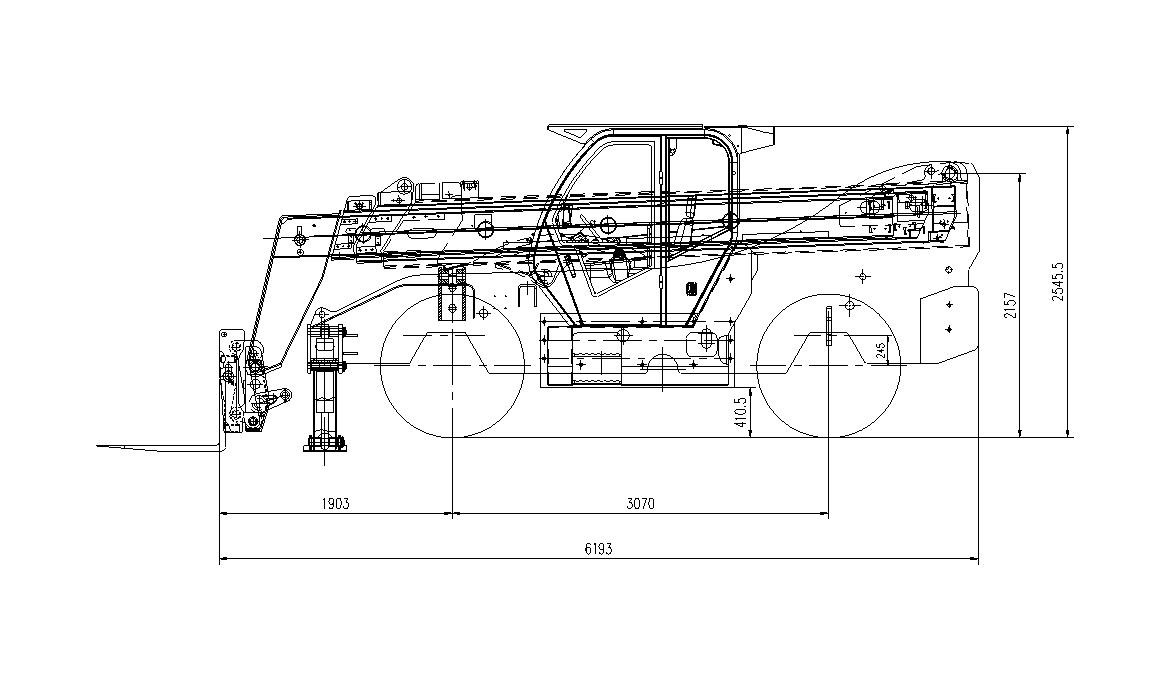

Üldmõõde
Pikkus (ilma kahvlita)	mm	2%	6200
Laius	mm	2%	2500
Kõrgus	mm	2%	2560
Teljevahe	mm	2%	3070
Esiratta Roomik	mm	2%	2090
Tagaratta Roomik	mm	2%	2090
Kahvli suurus
LWT	mm	-	1200×50×150
Mootor
Mootori mudel	-	-	DF Cummins QSB3.9-C125
Nimivõimsus	kw/rpm	-	93/2200
Jõuülekande tüüp	-	-	Hüdrauliline staatiline jõuülekanne
Sõidusüsteem
Max Sõidukiirus (laadimata)	km/h	10%	25
Hindatavus	%	-	25%
Rehv
Esirehv (2tk)	-	-	16/70-24-24PR
Tagumine rehv (2tk)	-	-	16/70-24-24PR
Tugijalgade avanemismõõt	mm	10%	3790
Raami nivelleerimine	kraadi	5%	±8 kraadi
Mahutavus
Hüdraulikaõli paak	L	-	220
Kütusepaak	L	-	150
Töövõime
Poomi tõstmine	S	-	17
Poomi langetamine	S	-	11
Poomi pikendus	S	-	15
Poomi tagasitõmbamine	S	-	11
Kallutamine edasi	S	-	8
Tagasi kallutamine	S	-	5
Märkus	-	-	Ülaltoodud andmeid võidakse ette teatamata muuta.

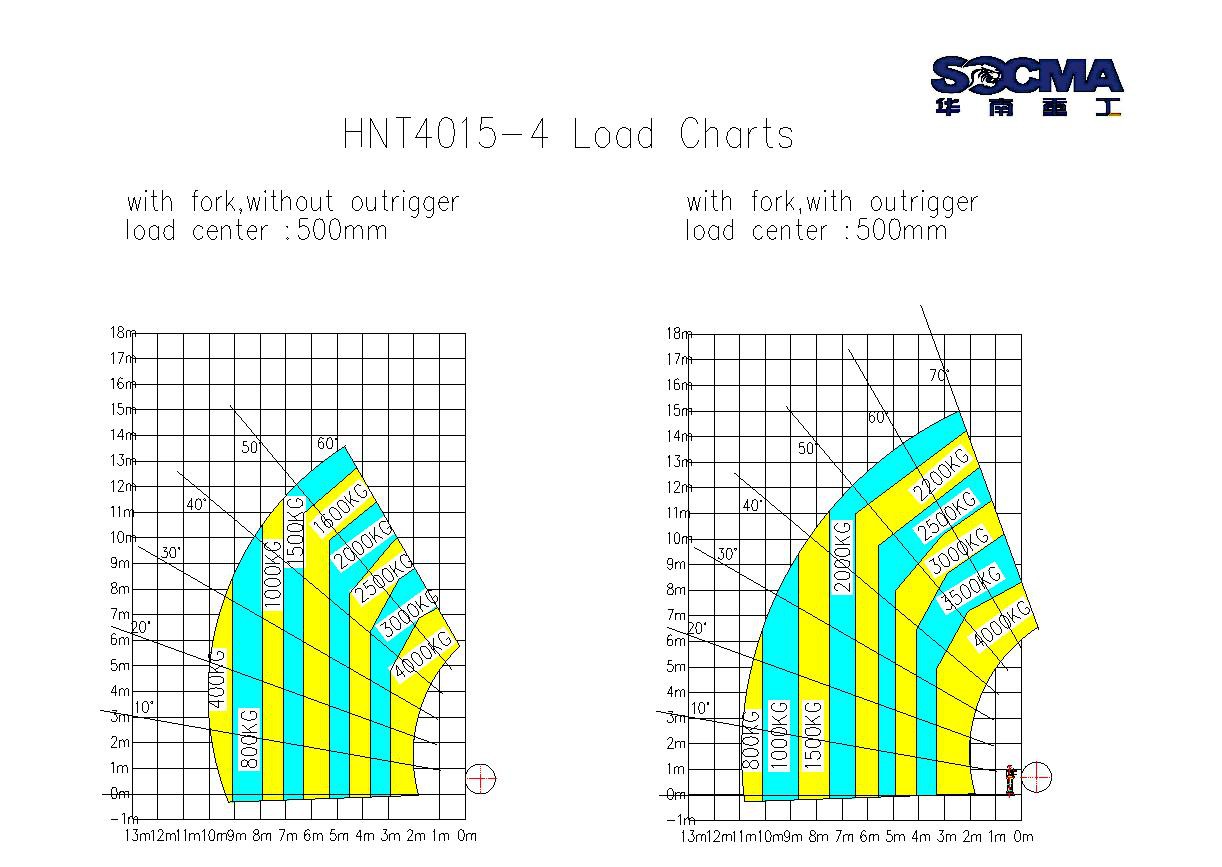

1 Max. Tõstekõrgus (koos tugijalgadega) 14 994 mm

2 Nimikandevõime 4000 kg

3 Koormus max. Kõrgus (koos tugijalgadega) 2000 kg

4 Maksimaalne koormus. Kõrgus (ilma tugijalgadeta) 1500 kg

5 Maksimaalne tõstejõud. Väljaulatuvus (koos tugijalgadega) 800 kg

6 Maksimaalne tõstejõud. Väljaulatuvus (ilma tugijalgadeta) 400 kg



Teleskoopkäepideme tehnilised andmed
SOCMA mudel: HNT4015-4Z

Nimikandevõime: 4000 kg

Maksimaalne tõstekõrgus: 15 meetrit

Koorma keskpunkt: 500 mm

Mootor: Cummins QSB3.9-C125 (varustatud käivituseelse küttesüsteemiga usaldusväärseks talviseks käivitamiseks)

Mootori võimsus: 93 kW (125 hj)

Mootori töömaht: 3,9 l

Heitkoguste standard: 3. tase / IIIA etapp

Keskmine kütusekulu: 10 L

Kütusepaagi maht: 120 L

Noole maksimaalne ulatus ettepoole: 10 367 mm

Tõstevõime maksimaalse ulatuse juures, kg ____2000 kg koos tugijalaga, 1500 kg ilma tugijalaga______

Tõstevõime maksimaalse etteulatusega, kg __400__

Pöörderaadius, m ___5,75__________

Pöördenurk, kraadi Sisemine ratta nurk 33 / välimine ratta nurk 26

Maksimaalne kiirus ___25 km/h________

Pidurid (tüüp) __ Täishüdrauliline märg mitme{0}}ketaspidur _

Töömass: 14 200 kg

Kütusepaagi maht: 120 L

Üldmõõtmed (P × L × K): 6200 × 2500 × 2560 mm

Teljevahe: 3070 mm

Käigukast: hüdrostaatiline jõuülekanne
Käikude arv: 2 edasi / 2 tagasi

Šassii ja rool: nelik{0}}vedu (4WD) ja nelik{2}}rool (4WS)

Teljed: Carraro (Itaalia)

Rehvid: kvaliteetsed{0}}õhurehvid, suurus 16/70-24-24PR Shandong Huitong

Kabiin: suletud tüüpi kliimaseadme (kliimaseade/küte), soojenduse ja kaitsva esiklaasi iluvõrega

Ohutusstandardid: Kabiin vastab FOPS- ja ROPS-standarditele

Operaator Presence System (OPS): kaasas

Poomi disain: nelja{0}}osalise teleskoopnoolega

Kahvlikandur: MANITOU standardiga sarnane või SOCMA{0}}omatehtud disain

Juhtimissüsteem: Multifunktsionaalne juhtkang

Lisasoojendi: Webasto kaubamärk

Valgustus: LED, 6 tk ees / 4 tk taga

Juhiiste: pneumaatiline (õhk-vedrustusega) iste. Juhiistme tootja _Xuzhou Tianyuan

Kliirens: 410 mm

Hüdraulikasüsteem: Hengli (valmistatud Saksa Inline tehnoloogia abil)

Hüdraulikaõli paagi soojendus: saadaval

Hüdraulika vooluhulk: Tööpump: 160 L/min

Hüdraulikasüsteemi rõhk: 250 baari

Hüdraulikapaagi maht: 160 L

Poomi tõstmise/langetamise aeg, s ______17/11_____________

Poomi pikendamise/tagasitõmbamise aeg, s ____15/11__________

Roolivõimendi __ Täishüdrauliline roolivõimendi

Hüdrauliline kahvli positsioneerimine Jah

Kiirühendus koos külg-käigukastiga _Kiirühendus kahvli positsioneerimisega, ühe kahvli liikumine ja topeltkahvlid liiguvad ilma kelgu külgmise-nihutamisfunktsioonita, SOCMA isetehtud-või Manitou tüüpi

Veovaba sõit, mm _____200__________

Koormakelgu maksimaalne vertikaalne kaldenurk, kraadi ____100___

Hädaseiskamine: integreeritud hädaseiskamisnupp

Pöördemomendi piiraja: kaasas ülekoormuskaitsesüsteem

Pöördemomendi piiraja - ülekoormuskaitsesüsteem

Tagavaatekaamera-: kaasas

Korrosioonivastane-kate: peale kantud

Värv: RAL 6037 (puhas roheline)

Pukseerimiskonksu olemasolu (masina tagaosas)

Stabiliseerimissüsteemiga-Raami tasandus &Eesmine tugijalg

Kahvlid, mõõdud 150 × 50 × 1200 mm

Garantii: 1 aasta või 2000 töötundi (olenevalt sellest, kumb saabub varem)
